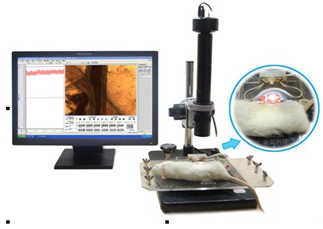

Zslab-TA医学图像分析系统


简介
     Zslab-TA医学图像分析系统,主要用于病理、药理、形态学、分子生物学等教学科研院所进行科学研究和学术教学,Zslab-TA医学图像分析系统是我公司为了适应教学和科研院所的需求,通过几年技术积累自主研发和生产的,是目前国内市场上性能优越、功能齐全的多功能图像分析产品。
    Zslab-TA医学图像分析系统的主要功能有:对微循环、细胞及显微镜下各种视频图像的捕获、抓取,并对捕获的图像进行动态和静态的数据处理分析,Zslab-TA医学图象分析软件实用性强、功能强大、界面友好,医学图像分析系统的主要特点有微循环图像和生理参数集成观测,动态图像分析,数字录像和分析,迷宫自动跟踪分析,免疫组化和体积测算,离子通道图像分析,静态图像处理和分析,凝胶电泳图像分析等。产品结合了生物显微镜技术,可清晰观察兔、大鼠、蛙等肠系膜微循环,在手术灯照明条件下,可观察小鼠耳廓、甲襞微循环,清晰程度优于国内同类体视显微镜观察效果。采用生物显微镜成像的另外一个好处是,可以用于组织切片等成像和分析,如免疫组化分析,细胞计数,面积长度等测量等应用。广泛的兼容性和优越的性能价格比,赢得了越来越多用户的信任,经过众多专家的使用与建议,该系统功能更加强大、内容更加完善、使用更加方便、用途更加广泛。
    Zslab-TA医学图像分析系统把图像摄录、处理、打印一体化,采用高分辩率数码采集硬件(数码相机、CCD、COOL  CCD等),使得高质量、高清晰度显微图像的获取得到保证。

性能参数
1、能够观察动物(兔、大小鼠、狗、蟾蜍等)小鼠耳廓微循环显微检查仪主要用于小动物(例如:小鼠等)的耳廓的微循环显微检测,图像清晰稳定。广泛应用于药物学的动物检验及临床教学。同时也广泛应用于医科院校、医疗科研机构进行的动物活体微循环实验检测。
2、配置生物医学信号采集处理系统进行动物心电、血压、呼吸、脉搏、心音等生理指标的观察。
3、微循环测量指标:血流速度、血管记数、输入袢管径、输出袢管径、管袢数、输出袢管径/输入袢管径、袢顶管径、管袢长度、交叉管袢数、细胞凝集等20个指标,并可按步骤将这些指标写入到Excel中供分析。
4、具有静态图像捕获功能:1280*1024,1600*1200,2048*1536,800*600,600*480,320*240幅面可选。
5、采用标准Windows图象格式:BMP非压缩,JPG压缩格式;数字录象功能,支持DVD实时录象。
6、具有交互几何测量,测量指标包括:直线、曲线、面积、周长测量等。
7、可进行图象处理,包括:含杂质滤除,填补空洞,分割目标,清楚目标,细胞自动记数等。
8、图像滤波:低通、高通、高斯、锐化、中值和HIGouss处理。
9、可进行运动目标面积频谱波形观察和目标参数测量。
10、可进行细胞个数、细胞面积、区域面积、以及两者的面积比的测定。
11、测量区域:可以设定矩形、圆形和任意范围。
12、数字录象捕获提供实时图象捕获和回放功能,定时间隔录象,特别适合慢信号变化快速播放和分析。
13、可对免疫组化/序列图像形态测定。
14、数据和图象可直接传送远端计算机,与OUTLOOK无缝连接。
15、打印方式可以多图打印和一纸多图的方式充分节约纸张;打印图象可支持照片打印和一般打印方式
Zslab-TA图像分析系统仪主要面向医学院校的教学,科研分析,突破传统教学实验中一些难以直观分析示教,不能动态定量定性测量的困难,

其主要特点包括:
1、采用先进的数码摄像系统
Zslab-TA图像分析系统支持高分辨率数字摄像头,并在计算机屏幕上以高速度实时动态回放高倍显微镜下的各种实验样本。任意选取某一帧或定时捕获多帧图像进行分析,比如毛细血管流速测量、血管数目变化统计等。这些以前只能通过显微镜观察和无法测定的资料(血液流速等),现在可以通过本系统进行观察分析。

2、完善的数字图像处理算法
系统采用了目前国内外成熟、先进的图像处理方法可以对24位真彩色图像、8位灰度图和黑白图像进行图像增强、自动填补小孔、清除杂质。对灰度图像,可以用各种伪彩色显示技术,突出显示某些病灶图像部位,灰度图像的直方图显示技术,可以直观方便地观察各级灰度的分布区域和范围,并可以按给定的门限实现二值化。

3、简洁的图像编辑功能
图像分析系统提供了比较简单的图像编辑工具,可以简单的完成图像的缩小放大、旋转、色彩调节、擦除操作图像上加注的各种标记、画各种图形和填充等。

4、细胞统计分析
功能说明:用户可以从彩色图像中指定待测细胞的特定颜色作为特征色,系统将自动分析处理选定区域内的细胞个数等测试项目。测定的区域可以是整个视野,也可以是用户指定的任意形状的区域。
测量内容:细胞个数、目标面积、选取的目标面积、细胞总面积、面积比、均值个数、单个细胞坐标、单个细胞的面积比、对比测量、手工计数。

5、微循环观察
功能说明:计算机屏幕或电视直观观察活体微循环图像,同时可以直接在视频上测量,模拟流速测定。
测量内容:血管计数、血管长度、入口直径、出口直径、流速测定、管袢顶、管袢长度、血管交叉数、形态畸形、红细胞聚集个数、白细胞数、是否渗出、血液流态

6、免疫组化分析
功能说明:拍取一幅运动或静止的图像,或者调出来自数码相机、扫描仪的图像。选择用户感兴趣的区域,调节亮度参数,选定待测目标。
测量内容:目标平均光密度(OD值)、目标平均灰度、目标分布密度 :目标面积占感兴趣的区域的百分比、目标总面积、线测量、切片间距 :(人工输入)、体积测定

7、静态图像测量
功能说明:拍取一幅运动或静止的图像,通过图像分析各类参数指标。
测量内容:面积:在经过定标操作以后,此参数表示真实目标面积、周长:在经过定标操作以后,此参数表示其目标的真实的外轮廓周长、大直径:定义为任何中心的直线与目标边界相交所截取线段的大值、小直径:定义为任何中心的直线与目标边界相交所截取线段的小值 、长度:直线或曲线的长度、平均灰度:目标内像点灰度总和除以像点总数、平均黑度:定义为255-平均灰度,对于透射显微镜样品,反映了目标吸收率的相对大小、积分黑度:目标内像点黑度总和、平均红色分量:定义为彩色目标内所有像点的平均红色分量(0-255)、平均绿色分量:定义为彩色目标内所有像点的平均绿色分量(0-255)、平均蓝色分量:定义为彩色目标内所有像点的平均蓝色分量(0-255)

8、视频控制系统
功能说明:通过标准的多媒体接口或数据采集卡驱动程序接口,实时采集视频数据浏览、保存、回放。
测量内容:视频数据浏览、视频数据保存、视频数据回放(视频文件的回放可以采用操作系统自带的播放器或通过其他功能模块来回放)。

9、动态图像分析
功能说明:动态图像分析弥补了静态图像分析不足的地方,对运动变化的目标分析运行学方面的有关参数,这也是静态图像分析所不能完成的任务。
测量内容:运动目标的频率 、运行目标的速度、运行目标的幅度。

10、病理数据管理
病理报告图文数据管理设计以下信息:病理号(自动生成,不需填写)、送检医生、诊断医生、患者姓名、患者性别、患者年龄、诊断日期、临床诊断、病理诊断、病理图片1~4

11、离子通道参数测量
功能说明:采用波形颜色优先区分技术,用户可以从彩色图像中指定波形颜色作为特征色,系统自动把视野中的该颜色着重区分,用户只需确定τOn、τd、τOff三个波形区域,系统便可以自动计算数值。
测量内容如下所示:τOn、τd、τOff

12、多媒体网络教学
相关功能信息:.教学小工具(在电脑屏幕上进行文字性描述或标记讲解对象)、文件压缩、教学影像预览
